CTS-04PC汕头超声多通道超声探伤卡

CTS-04PC多通道超声探伤卡

汕头汕超CTS-04PC多通道超声探伤卡

上海楹点公司热销的CTS-04PC是基于PCI总线的多通道超声探伤卡，每卡具有4个超声波通道。通过多卡扩展，与工业计算机灵活地组合成4通道、8通道、12通道或16通道(*多64通道）等多通道超声波探伤系统。探伤软件运行于Windows平台，通过针对不同应用进行二次开发，支持LabView开发。

汕头汕超CTS-04PC多通道超声探伤卡产品介绍：

CTS-04PC是基于PCI总线的多通道超声探伤卡，每卡具有4个超声波通道。通过多卡扩展，与工业计算机灵活地组合成4通道、8通道、12通道或16通道等多通道超声波探伤系统。探伤软件运行于Windows平台，通过针对不同应用进行二次开发，可构成各种自动化探伤设备或检测线，适用于冶金、钢材、铁路、机械等众多行业。

汕头汕超CTS-04PC多通道超声探伤卡功能特点：

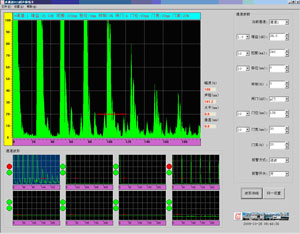

• 多路波形同时显示，主通道大窗口显示，其他通道波形缩略图显示，随意切换。见图(1)

主通道波形使用大窗口显示，可观察波形细节及数据，
其他通道采用缩略图显示，观察波形概况及报警情况，
通过点击波形缩略图可随时切换主通道。

• 每卡具备四路独立发射通道，切换接收。多卡可扩展为八、十二、十六通道，卡与卡之间发射时序可同步控制、任意组合，可自定义发射间隔。见图(2)

通过发射设置窗口，可选择发射循环模式及重复频率。
内置并行循环、顺序循环等模式，用户可自定义某通道在
某时刻是否发射及间隔时间。

• 每通道均提供跟踪闸门（G门）、二个报警闸门（A、B门）。
• 能够记录、储存、回放静态或动态波形数据，生成和打印检测报告。
• 每帧扫查数据均包含位置信息，更精确地支持构建超声成像系统。图(3)为在某自动探伤系统的成像效果。

某自动探伤设备的360°展开成像图，图中红色斑点为缺陷
位置，红色色带为工件台阶结构回波，未超过报警闸门
的回波以灰阶显示。

• 提供二路旋转编码器接口，及接近开关、喷枪、报警等开关量输入输出接口，并预留多路IO接口 ，以备各种扩展控制使用。
• 数库，有二次开发能力的客户，可使用VC++、C++Builder、VB等开发工具进行二次开发。
• 可通过以太网与其他网络设备或计算机联接，进行联网管理。

汕头汕超CTS-04PC多通道超声探伤卡技术参数：

汕头汕超CTS-04PC多通道超声探伤卡应用领域：

LabView开发实例
